Revopoint Trackit optical 3D scanner

Descriere

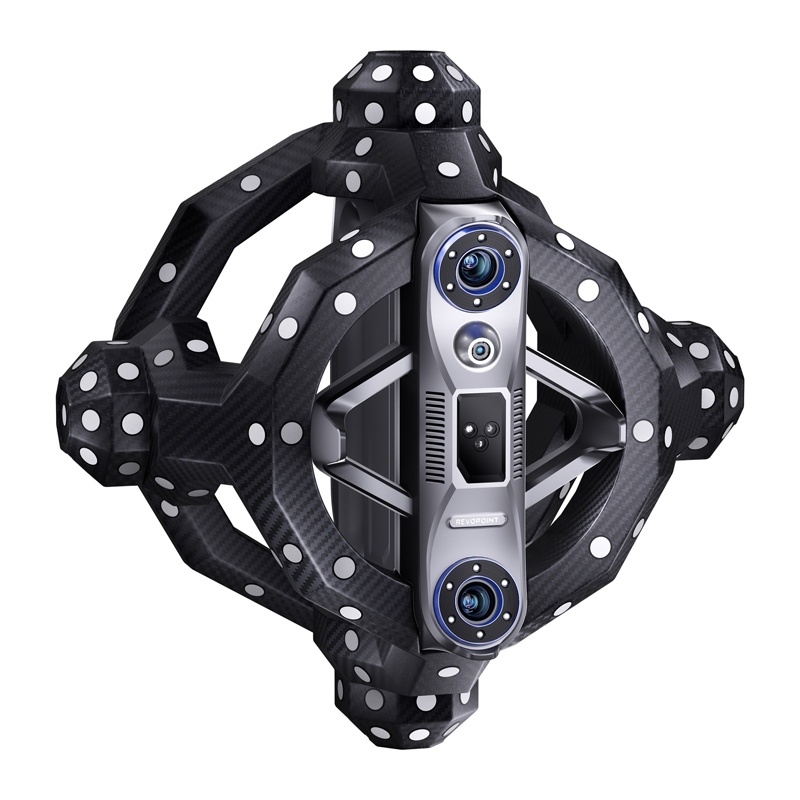

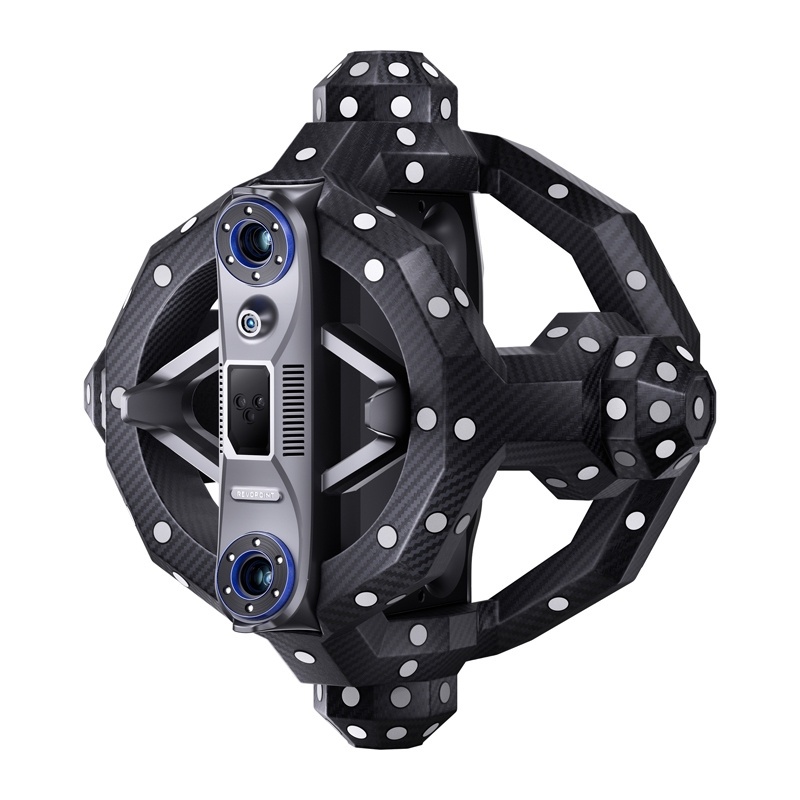

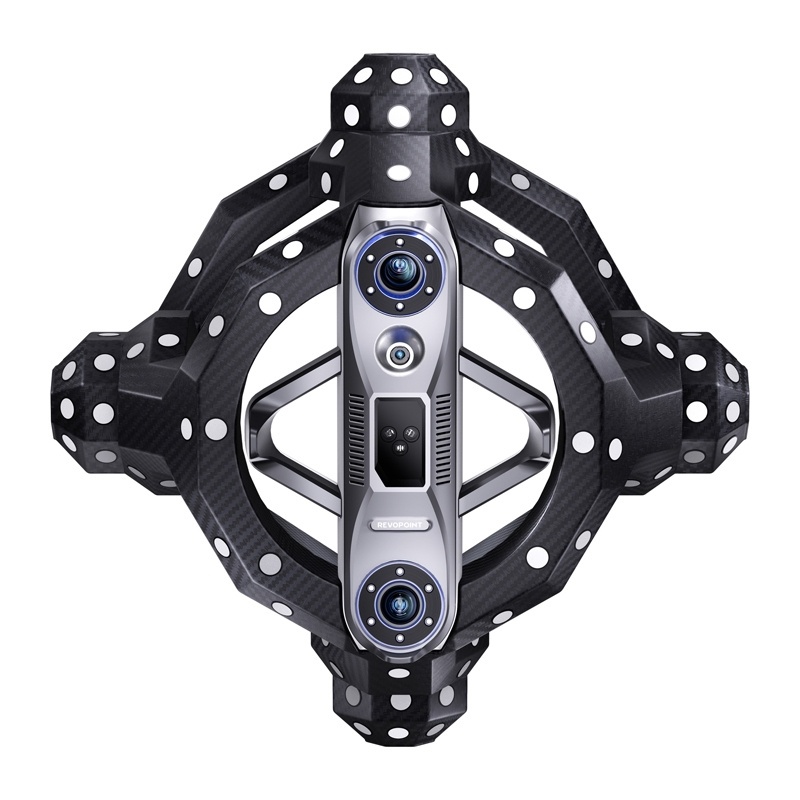

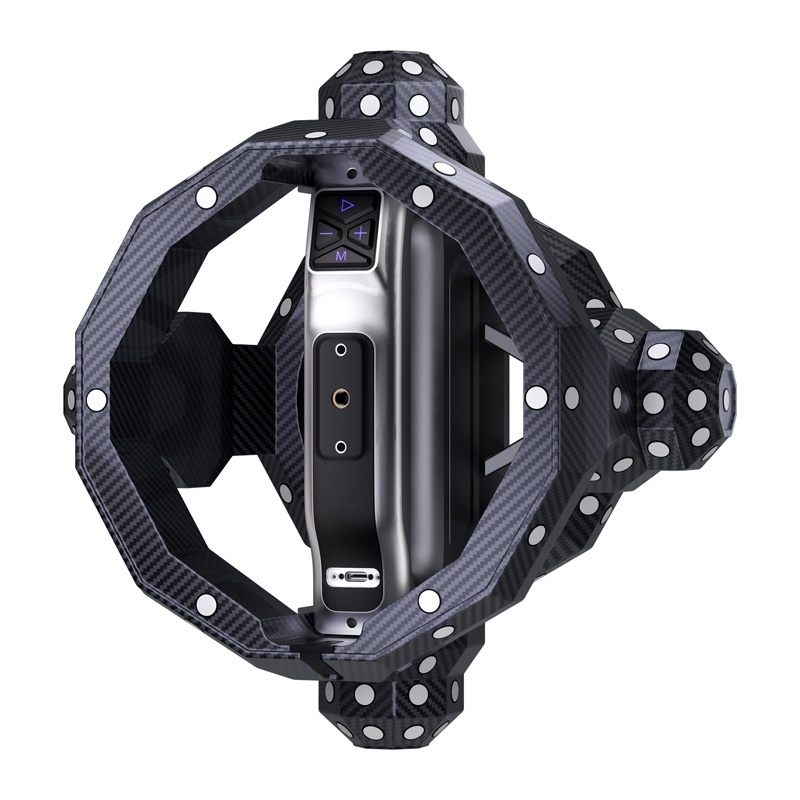

Scaner optic 3D Revopoint Trackit

Precizie metrologică, mobilitate completă și urmărire inteligentă a obiectelor în timp real - Revopoint Trackit este un sistem complet de scanare 3D care combină un scaner optic cu o precizie de 0,02 mm cu un sistem avansat de urmărire spațială. Acesta este conceput pentru ingineri, designeri CAD, specialiști în controlul calității și companii industriale. Trackit oferă o scanare rapidă, stabilă și repetabilă atât a componentelor mici, cât și a obiectelor mari - fără a fi nevoie de markere. Un sistem integrat de calibrare automată, cardane inteligente și software-ul dedicat Revo Trackit asigură o precizie ridicată și confort într-o varietate de medii de măsurare.

Precizie fără compromisuri

Revopoint Trackit oferă o precizie de măsurare de 0,02 mm și o distanță între puncte de până la 0,05 mm, permițând cartografierea chiar și a celor mai fine detalii de suprafață. Un set de camere de adâncime susținute de lasere albastre (30 de linii și 1 singură linie) este responsabil de măsurare, asigurând o precizie și o stabilitate ridicate. Datele obținute pot fi exportate în formate populare precum PLY, OBJ, STL, ASC, 3MF, GLTF sau FBX pentru utilizare ulterioară în software de proiectare și inginerie.

Viteză și fluiditate de funcționare

Sistemul atinge viteze de scanare de până la 1.500.000 de puncte pe secundă, permițând digitizarea eficientă a obiectului. Datorită urmăririi inteligente a mișcării scanerului în spațiu, puteți lucra fără probleme - fără marcaje și fără necesitatea de a menține o poziție perfect fixă. Modul Track Scan permite înregistrarea în timp real a poziției și unghiului scanerului, asigurând îmbinarea precisă a norilor de puncte chiar și în timpul mișcărilor dinamice.

Calibrare automată

Scannerul 3D optic Revopoint Trackit elimină configurarea complicată prin utilizarea a două cardane cu calibrare automată (Dual-Axis Gimbal System). Tracker-ul și scanerul își ajustează automat poziția unul față de celălalt, asigurând o geometrie consistentă a sistemului de măsurare. Procesul de calibrare poate fi început direct în software - sistemul recunoaște automat matricele de calibrare și sincronizează parametrii camerei.

Gata de lucru în orice situație

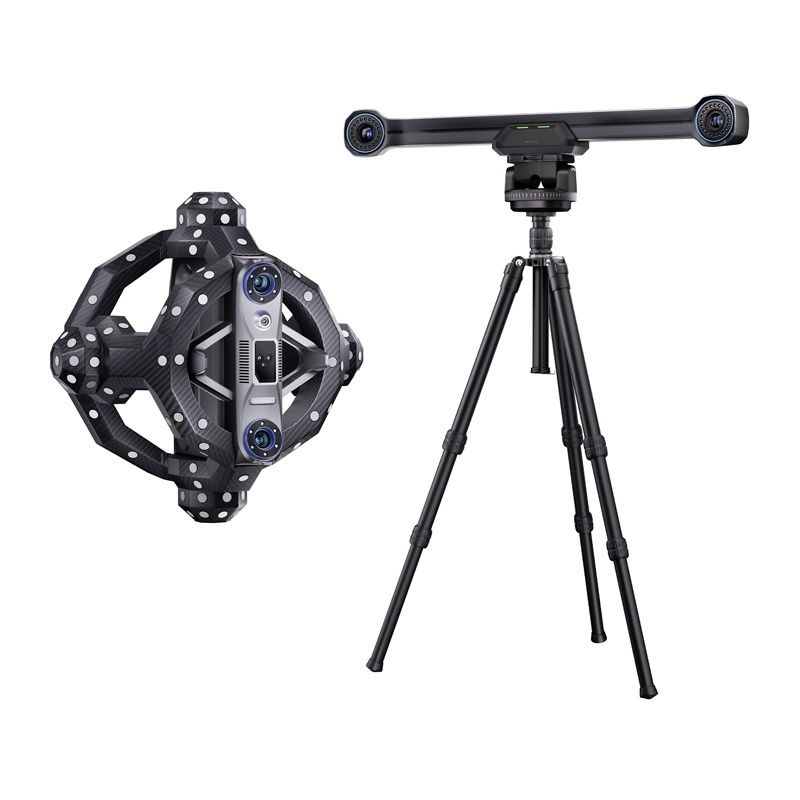

Atât scanerul, cât și trackerul sunt fabricate din materiale ușoare, dar durabile - cadrul din fibră de carbon și carcasa din policarbonat asigură rezistență la deteriorări mecanice și o durată de viață lungă. Dispozitivele cântăresc 1,2 kg și, respectiv, 1,8 kg, funcționează într-un interval de temperatură de la 0 la 40°C și pot fi montate cu ușurință pe trepiedele incluse. Veți transporta totul în cutii de transport dedicate, cu roți, astfel încât setul rămâne complet mobil și gata de utilizare atât în laboratorul de metrologie, cât și într-un mediu industrial sau atelier.

Moduri versatile de scanare

Revopoint Trackit oferă mai multe moduri de funcționare pentru a se potrivi diferitelor scenarii de măsurare. În modul Track Scan, scanarea se face în timp real, fără marcaje, ceea ce funcționează bine pentru obiecte de dimensiuni mici și medii. Modul Multi-Position Scan permite ca modelele mari, cum ar fi părți ale corpului sau piese de mașini, să fie împărțite în secțiuni și combinate automat într-un singur nor de puncte. Pentru suprafețele dificile, este disponibil modul Marker Scan, care utilizează markeri magnetici sau autoadezivi pentru a crește stabilitatea citirii. Indiferent de modul selectat, modelele finite pot fi salvate în formatele populare PLY, OBJ, STL, ASC, 3MF, GLTF sau FBX pentru utilizarea în programele CAD, CAM și 3D.

Software-ul avansat Revo Trackit

Aplicația Revo Trackit este centrul pentru gestionarea întregului proces de scanare. Aceasta permite ajustarea automată a expunerilor camerei de adâncime și vizualizarea în timp real a distanței și calității punctelor colectate. De asemenea, vă permite să întrerupeți scanarea, să verificați progresul acesteia și să reluați activitatea în orice moment. Sistemul îmbină automat norii de puncte și generează o grilă model, ceea ce accelerează pregătirea fișierului final. Odată ce scanarea este finalizată, puteți genera cu ușurință un model 3D, puteți efectua prelucrarea de bază a ochiurilor și puteți exporta datele în formatul dorit.

Aplicații profesionale

Revopoint Trackit este conceput pentru aplicații de inginerie, industriale și de design. Sistemul este ideal pentru controlul calității și metrologie, permițând analiza geometrică precisă și cartografierea formelor componentelor. Este, de asemenea, un instrument valoros în ingineria inversă, permițând digitizarea componentelor fără documentație tehnică. Acesta deschide o gamă largă de posibilități în prototipare și proiectare CAD, facilitând transferul obiectelor reale într-un mediu digital. Cu suport pentru obiecte cu dimensiuni cuprinse între 10 mm și 6 m, Revopoint Trackit este utilizat atât în industrie, cât și în învățământul tehnic sau cercetarea științifică, oferind precizie ridicată și funcționare flexibilă.

Echipamente pregătite pentru mai mult

Pentru a profita la maximum de capacitățile Revopoint Trackit, se recomandă o configurație care să includă Windows 10 sau 11 (pe 64 de biți), un procesor Intel Core i9 din a 12-a generație sau mai recent, 64 GB de memorie RAM și o placă grafică NVIDIA RTX 4060 cu 8 GB VRAM sau mai mult. Dispozitivul funcționează numai cu arhitectură x86_64 și necesită o conexiune prin USB 3.0 sau mai recentă pentru a asigura o stabilitate adecvată a transmisiei și o procesare fără probleme în timpul scanării.

Inclus în pachet:

• Tracker
• Scanner
• Gimbal pentru calibrarea automată a trackerului (axă dublă)
• Gimbal pentru calibrarea automată a scanerului (axă dublă)
• Trepied pentru tracker
• Trepied pentru scaner
• Trepied pentru placa de calibrare
• Adaptor pentru scaner
• Placă de calibrare
• Stâlp de calibrare
• Sursă de alimentare
• Cablu PC
• Cablu scaner
• Cablu cardanic pentru scaner
• Cablu cardanic de urmărire
• Legături de cablu
• Marcaje magnetice
• Bloc de ancorare (magnetic)
• Covor de poziționare
• Stick de memorie USB
• Valiză de transport pentru tracker (cu roți)
• Valiză de transport pentru scaner (cu roți)
• Ghid de pornire rapidă, certificat și card de garanție
